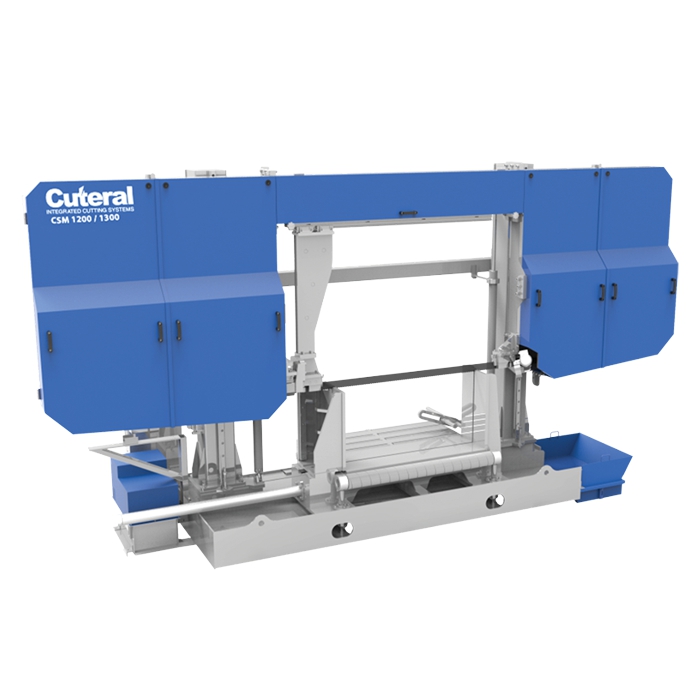

Двухколонный ленточнопильный станок CSM 1200x1300

Полуавтоматический ленточнопильный станок Cuteral CSM 1200/1300 предназначен для пиления больших заготовок различной формы и из разных материалов. Конструкция станка – двухколонная, это обеспечивает дополнительную жесткость, что позволяет повысить качество реза. Также на этом станке удобно осуществлять резку пакетом.

Режим работы

На станке доступны 2 режима работы: ручной и полуавтоматический. Полуавтоматический режим подразумевает, что оператор только перемещает заготовку и подает команду на отрезку, а станок самостоятельно зажимает заготовку – включает привод ленточного полотна – отрезает заготовку – отключает привод полотна по завершении отрезки – поднимает пильную раму – разжимает тисы, затем все повторяется снова. При необходимости на станке можно работать в ручном режиме, т.е. каждое движение выполняется по отдельной команде оператора.

Особенности станка

• Конструкцией предусмотрен наклон ленточного полотна, это сделано для уменьшения колебаний нагрузок при резке полых деталей с горизонтальными полками: профильная труба, двутавр, швеллер и т.п.

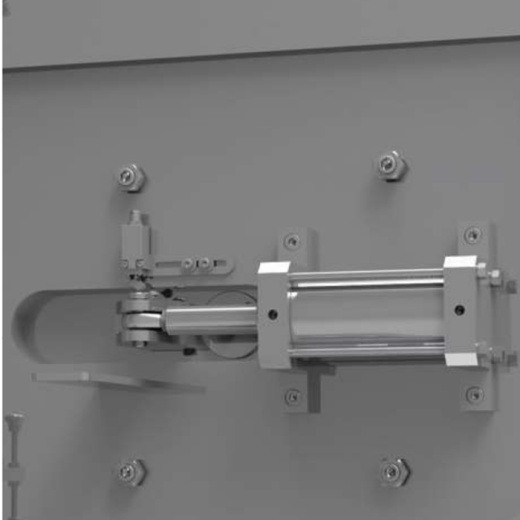

• Натяжение полотна происходит в автоматическом режиме с помощью гидравлики
• Вращение от двигателя на леточное полотно передается через надежный червячный редуктор
• Подъем и опускание пильной рамы, зажатие и разжатие заготовки тисами производится за счет гидравлической системы
• Скорость хода полотна регулируется бесступенчато от 15 до 100 м/мин
• Панель управления расположена на отдельно стоящей тумбе
• С целью облегчения замены ленточного полотна защитный кожух разделен на составные части
• Датчики обрыва полотна и контроля защитных кожухов обеспечивают сохранность оборудования и безопасность оператора
• В станину, на которую опирается заготовка, встроены ролики, это облегчает перемещение заготовки, а также исключает износ опорной поверхности станка

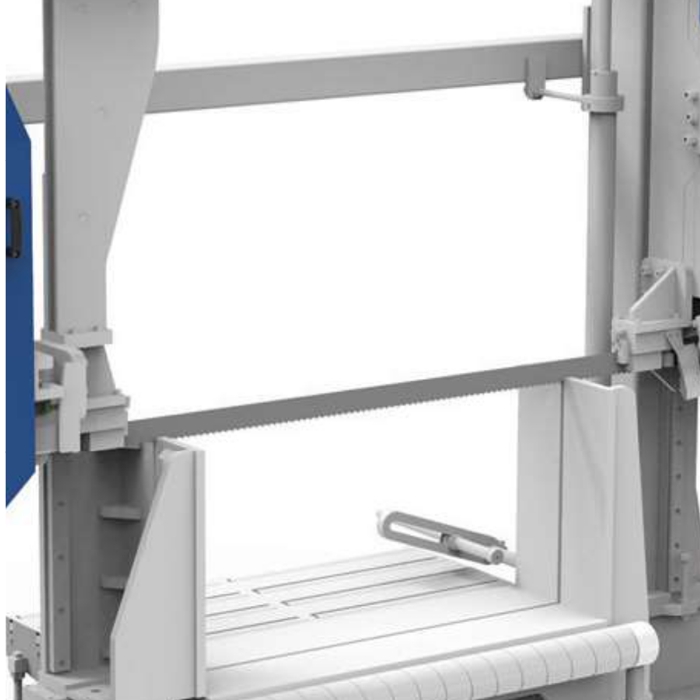

• Конструкция тисов устроена таким образом, что при пилении заготовка зафиксирована «на входе» и «на выходе»

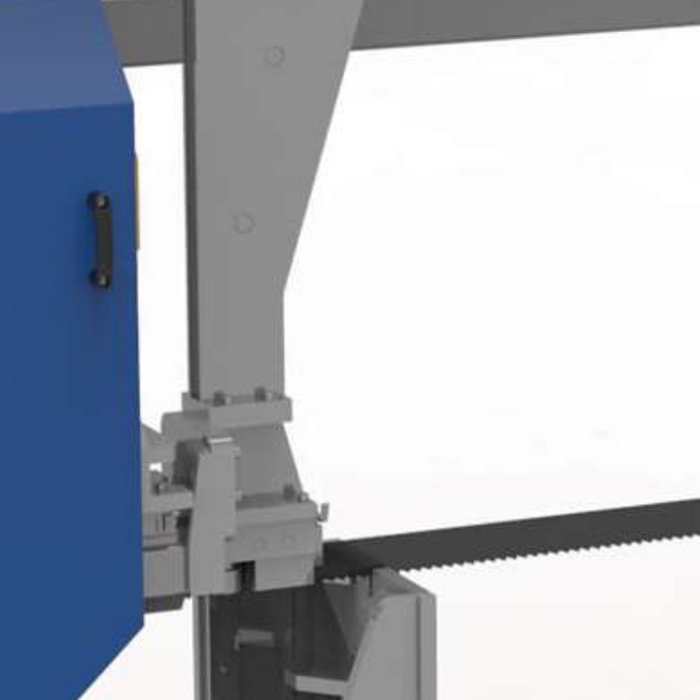

• Направляющие, состоящие из твердосплавных пластин и подшипников, выправляют ленточное полотно в зоне резания, благодаря чему торец заготовки получается идеально ровным
• При работе в зону резания подается СОЖ, что значительно увеличивает срок службы инструмента – ленточного полотна

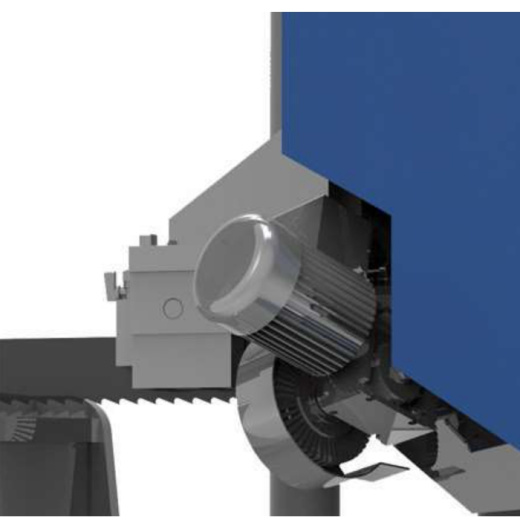

• Перед тем как полотно скроется под кожух, оно очищается от стружки металлической щеткой с отдельным небольшим двигателем
• Светодиодная подсветка, встроенная в пильную раму, направлена в зону резания
• В стандартную комплектацию станка входит подающий рольганг 3 м

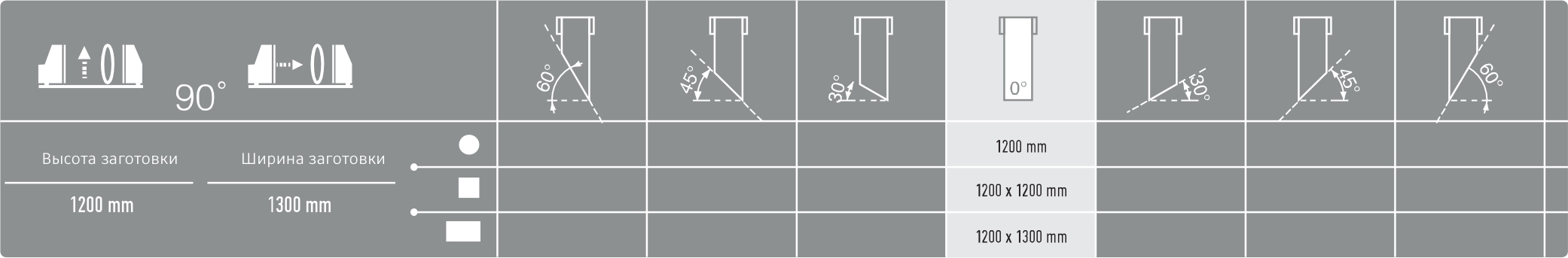

Размеры разрезаемого изделия

Что входит в стандартную поставку

• Станок с инструкцией на русском языке
• Ленточное полотно
• Подающий рольганг 3 м

Что можно заказать дополнительно

• Гидравлическая система для пакетной резки
• Ленточные пилы для различных материалов
• Дополнительный рольганг
• СОЖ
• Лазерная указка
